Expander Golden Anchor M16x272mm Varmförzinkad C3 10st Essve

Beskrivning

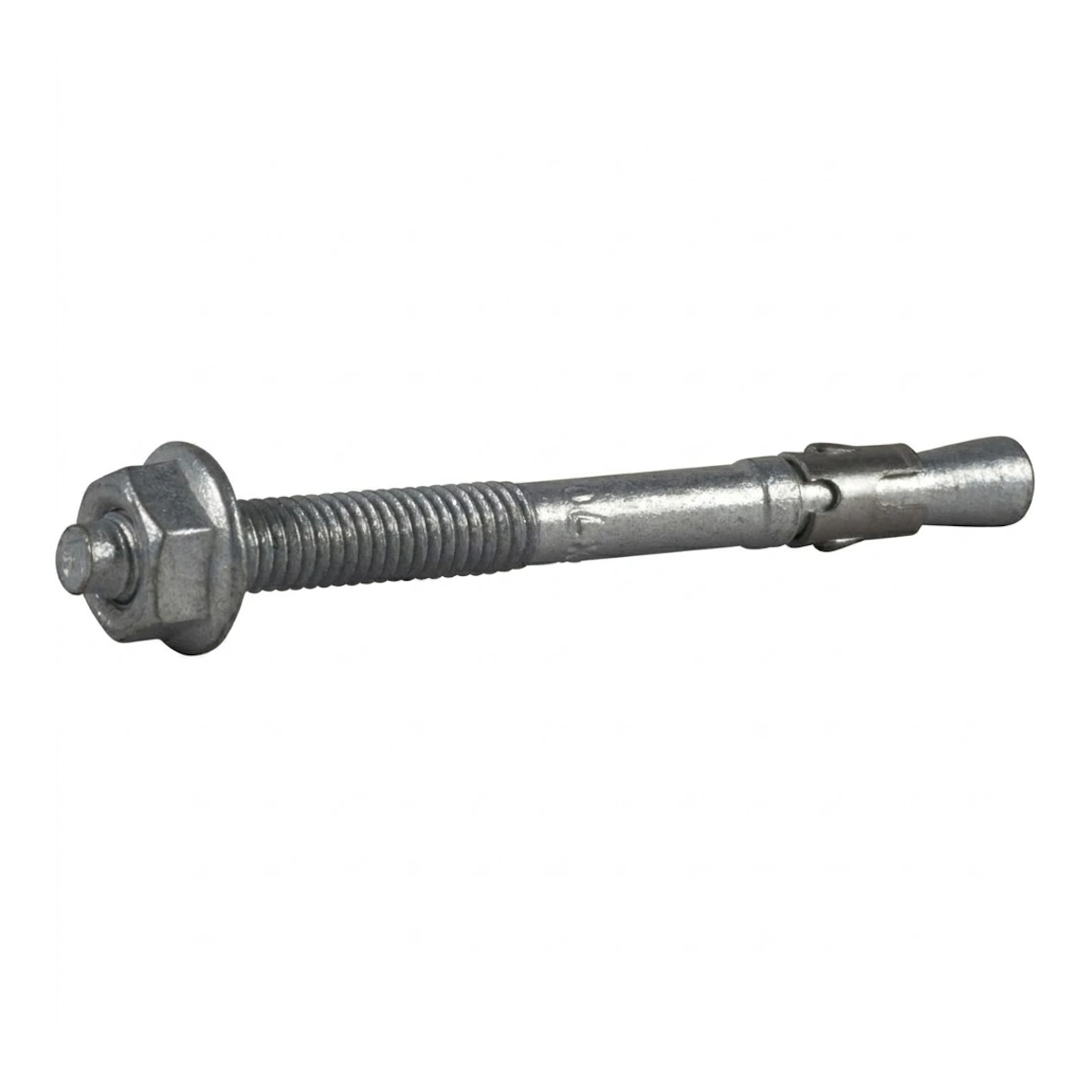

Essve Expander Golden Anchor M16 (varmförzinkad C3) är en extremt kraftfull pinnskruvsexpander designad för tunga och krävande infästningar i betong och natursten utomhus. Med en totallängd på 272 mm och en maximal detaljtjocklek på 133 mm är denna expander det perfekta valet för säker montering av trä- och stålreglar, fasaduppreglingar, smideskonstruktioner och tyngre beslag där höga lastkrav ställs. Tack vare den varmförzinkade ytbehandlingen (korrosivitetsklass C3) och ett rostfritt expansionsclips, erbjuder Golden Anchor ett mycket bra skydd mot väder och vind i utomhusmiljöer.

Varför Essve Golden Anchor är proffsens självklara val

• Högsta säkerhet: CE-märkt och ETA-godkänd (ETA-12/0257) för montage på djupaste sättdjupet.
• Miljöbedömd: Godkänd i Byggvarubedömningen med omdömet "Totalt Accepteras" – idealisk för projekt med strikta miljö- och materialkrav.
• Smart design: Utrustad med en praktisk slagnacke som skyddar gängorna när expandern slås in i borrhålet.
• Tidsbesparande montage: Kräver ingen avancerad renblåsning av borrhålet – det räcker med en grovrengöring med borren innan islagning.

Monteringsanvisning – Steg för steg

Att montera Golden Anchor är enkelt, men kräver precision med åtdragningsmomentet för att uppnå full bärkraft:

• Positionera och borra: Placera fästdetaljen på avsedd plats. Borra direkt genom detaljen ner i betongen med ett 16 mm borr till ett borrdjup på minst 130 mm.
• Rensa hålet: Ingen avancerad renblåsning krävs. Dra borren fram och tillbaka i hålet ett par gånger för en grovrengöring av borrmjölet.
• Slå i expandern: Slå in expanderskruven med en hammare till det korrekta monteringsdjupet (117 mm). Slagnacken skyddar gängorna från att skadas.

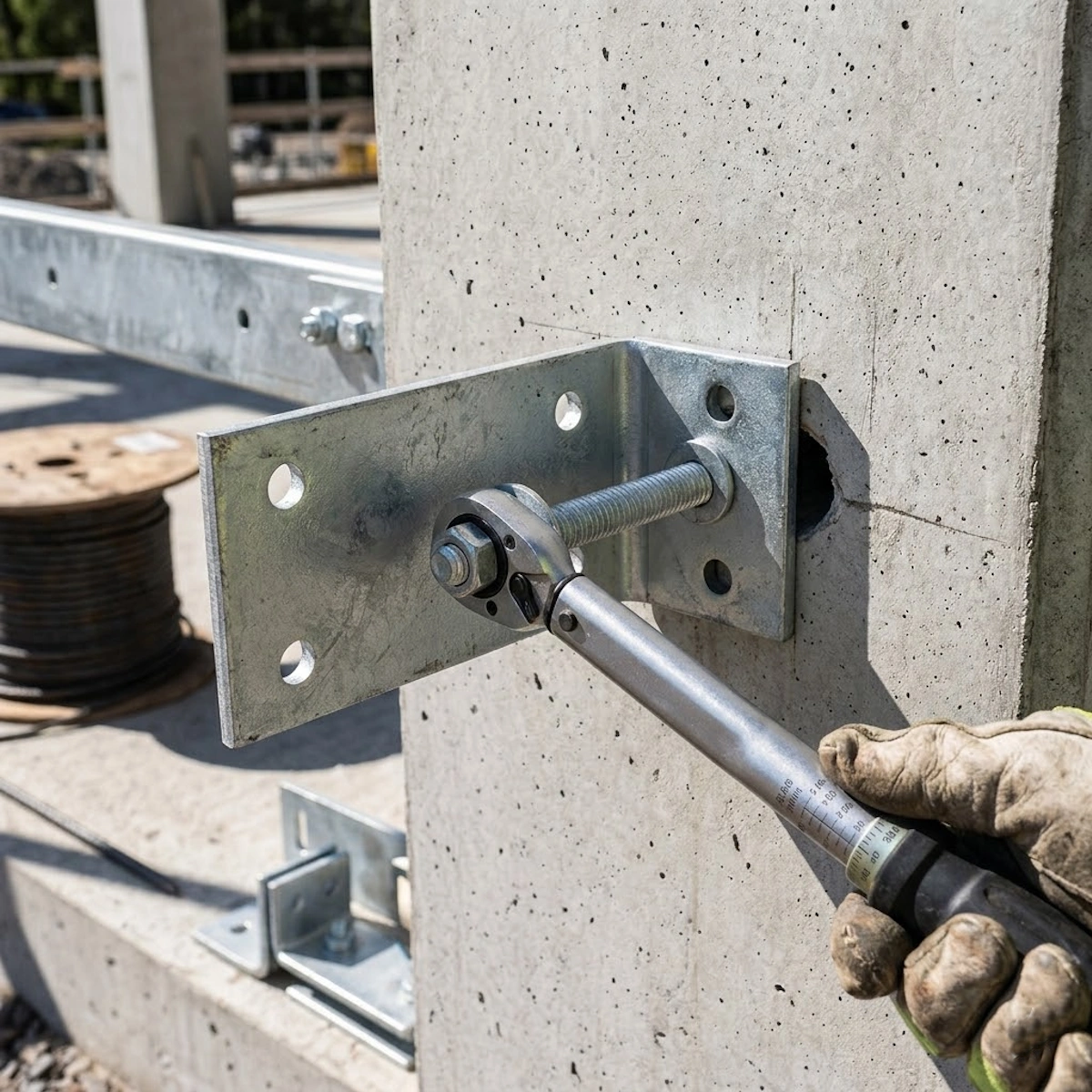

• Momentdra muttern: Använd en 24 mm hylsa och en momentnyckel. Dra åt flänsmuttern till exakt 120 Nm. När muttern dras åt tvingas bulten utåt och det rostfria clipset expanderar kraftigt mot hålväggen.

Specifikationer

• Dimension (Gänga / Detaljtjocklek / Längd): M16 / 133 mm / 272 mm
• Ytbehandling & Korrosivitetsklass: Varmförzinkad (FZV) / C3
• Materialklassning: Kolstål (Min. 5.8), rostfritt clips
• Borrdiameter / Håldiameter fästdetalj: 16 mm / 18 mm
• Borrdjup / Sättdjup: 130 mm / 117 mm (Effektivt sättdjup: 95 mm)
• Maximal detaljtjocklek (Fästtjocklek): 133 mm
• Åtdragningsmoment: 120 Nm (Hylsstorlek: 24 mm)
• Minsta betongtjocklek (h_min): 230 mm
• Minsta kantavstånd / Inbördes avstånd: 80 mm / 90 mm
• Karakteristiskt kant- / inbördes avstånd: 285 mm / 570 mm
• Godkännanden & Miljö: CE, ETA-12/0257, Byggvarubedömningen (Accepteras)
• Antal per förpackning: 10 st
