Expander Golden Anchor M16x172mm Varmförzinkad C3 10st Essve

Beskrivning

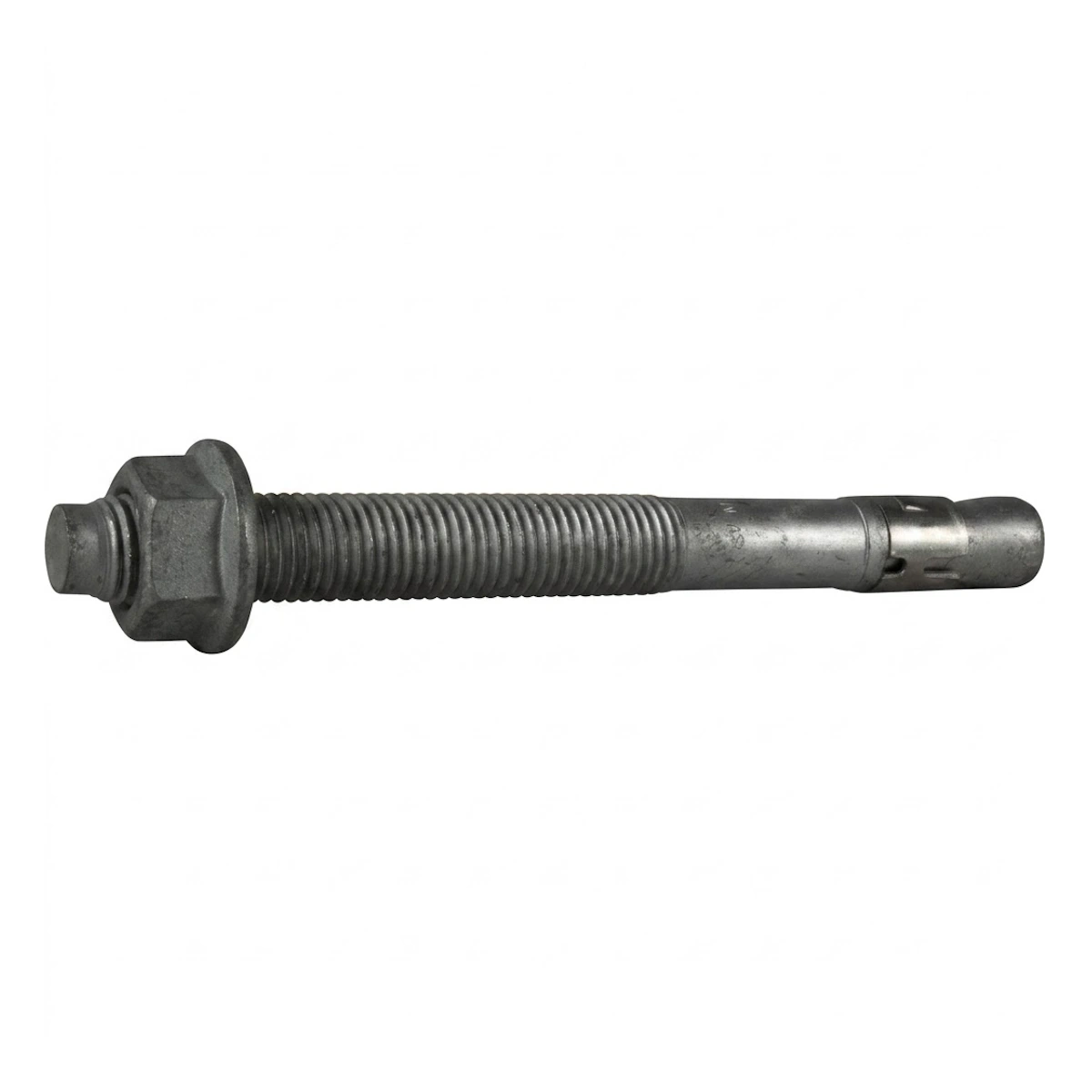

Essve Expander Golden Anchor M16×172 mm (FZV) är det självklara valet för krävande infästningar i både betong och natursten. Tack vare sin varmförzinkade ytbehandling i korrosivitetsklass C3 och ett rostfritt expansionsclips, erbjuder denna pinnskruvsexpander ett långvarigt skydd och maximal säkerhet vid höga lastkrav. Med en gänglängd på 89 mm och kapacitet för en detaljtjocklek på upp till 33 mm, är detta det perfekta fästelementet för professionella byggnationer.

Användningsområden

Denna expander (även kallad pinnskruvsexpander eller slagexpander) är särskilt utvecklad för strukturella montage utomhus där säkerheten är avgörande. Den är idealisk för fastsättning av:

• Stål- och träreglar (tunga bärande konstruktioner)
• Fasaduppreglingar och skivmaterial
• Byggbeslag, z-järn och smideskonstruktioner
• Räcken, stolpar och konsoler i utomhusmiljö

Nyckelfunktioner och Fördelar

• CE-märkt och ETA-godkänd: Uppfyller de strängaste europeiska kraven via ETA-12/0257 (avser montering på maximalt sättdjup för dimensionerna M8–M16).
• Miljöbedömd: Listad med högsta betyg, "Totalt Accepteras", i Byggvarubedömningen – perfekt för projekt med strikta miljö- och materialkrav.
• Smidig montering utan renblåsning: Sparar tid på byggarbetsplatsen. Det räcker med en grovrengöring med borren (dra borren upp och ner i hålet) innan expandern slås i.
• Integrerad slagnacke: Den övre delen har en förstärkt slagnacke som skyddar M16-gängorna mot skador när du slår in bulten.
• Hög materialkvalitet: Tillverkad av kolstål (hållfasthetsklass min. 5.8) med överskuren flänsmutter (tolerans 6AZ) för optimal passform efter varmförzinkningen.

Monteringsanvisning – Steg för steg

• Positionera och borra: Placera trä- eller ståldetaljen på plats. Borra rakt genom detaljen och ner i betongen/naturstenen. Använd ett 16 mm hammarborr och borra till ett djup på minst 130 mm.
• Rensa borrhålet: Du behöver inte använda utblåsningspump eller dammsugare. Dra istället borren fram och tillbaka i hålet ett par gånger för att få bort det grövsta borrmjölet.
• Slå in expandern: Slå in Golden Anchor-expandern med en hammare tills flänsmuttern ligger tätt mot fästdetaljen och korrekt monteringsdjup (117 mm) har uppnåtts. Tack vare slagnacken skadas inte gängorna.

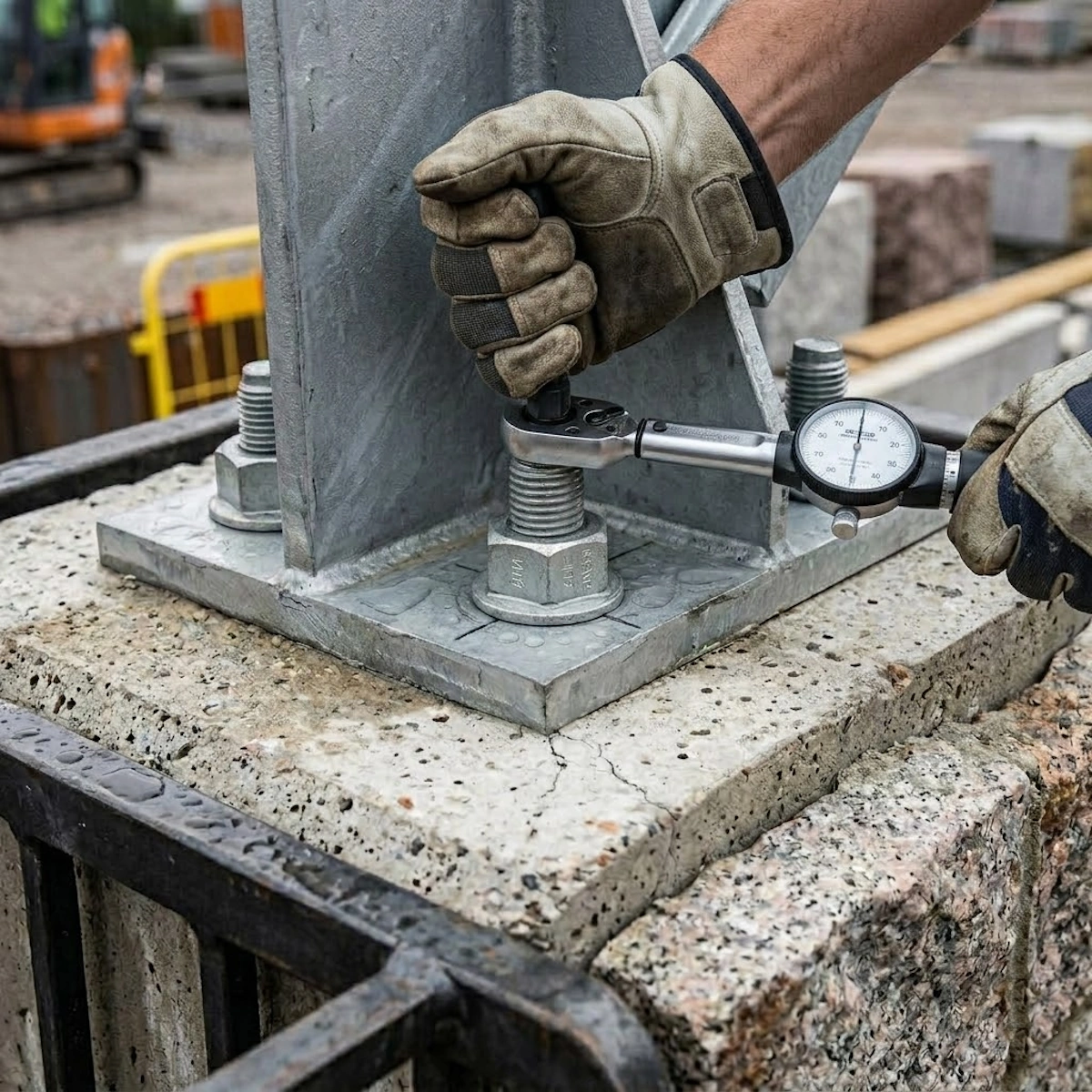

• Momentdra muttern: Använd en 24 mm hylsa eller momentnyckel. Dra åt flänsmuttern till det föreskrivna åtdragningsmomentet på 120 Nm. När muttern dras åt tvingas bulten utåt, vilket gör att det rostfria clipset expanderar kraftigt mot hålväggen. Montaget är klart!

Specifikationer

• Dimension (M-gänga): M16
• Total längd: 172 mm
• Max detaljtjocklek (klämfläns): 33 mm
• Borrdiameter: 16 mm
• Borrdjup / Sättdjup: 130 mm / 117 mm
• Effektivt sättdjup: 95 mm
• Håldiameter i fästdetalj: 18 mm
• Hylsstorlek / Fast nyckel: 24 mm
• Åtdragningsmoment: 120 Nm
• Minsta betongtjocklek: 230 mm
• Korrosivitetsklass / Ytbehandling: C3 / Varmförzinkad (FZV)
• Karakteristiskt kantavstånd / Minsta: 285 mm / 80 mm
• Karakteristiskt inbördes avstånd / Minsta: 570 mm / 90 mm
