Expander Golden Anchor M16x222mm Varmförzinkad C3 10st Essve

Beskrivning

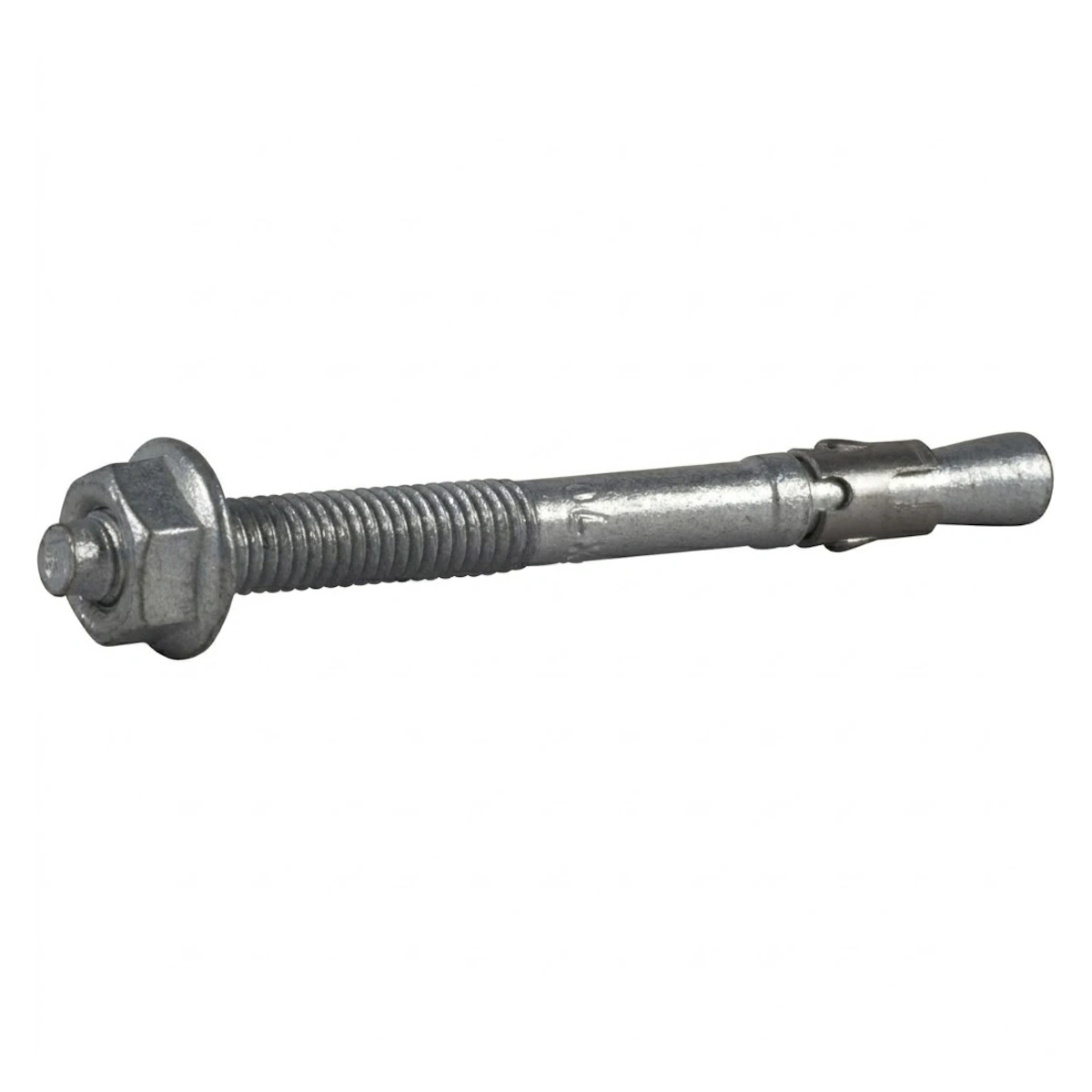

Essve Expander Golden Anchor FZV M16 är en högkvalitativ pinnskruvsexpander (genomsticksexpander) speciellt utvecklad för tunga laster i betong och natursten. Tack vare sin varmförzinkade ytbehandling i korrosivitetsklass C3 erbjuder den ett långvarigt skydd mot väder och vind. Denna expanderbult är det givna valet för professionella montage där säkerhet, livslängd och bärförmåga är högsta prioritet.

Användningsområden

Essve Golden Anchor M16/83/222 är idealisk för utomhusprojekt med höga lastkrav. Den används flitigt inom bygg och anläggning för fastsättning av:

• Trä- och stålreglar
• Fasaduppreglingar och konsoler
• Byggbeslag, z-järn och balkskor
• Smideskonstruktioner, staket och räcken

Fördelar & Smarta Funktioner

• Hög korrosionsbeständighet (C3): Tillverkad av robust kolstål (hållfasthetsklass min. 5.8) som är varmförzinkat (FZV) för optimalt rostskydd utomhus.
• Rostfritt clips: Expanderclipset i botten är tillverkat av rostfritt stål, vilket säkerställer en säker och permanent expansion i borrhålet över tid.
• Slagnacke för gängskydd: Den övre delen är utrustad med en slagnacke som skyddar M16-gängorna från att skadas när du slår in expandern med hammare.
• Snabbmonterad & Effektiv: Borrdiametern är exakt lika stor som bultdiametern (16 mm). Det skapar ett omedelbart tryck mot hålväggen så fort bulten slås i, vilket förhindrar att den roterar vid åtdragning.
• Miljöbedömd & Godkänd: Produkten är CE-märkt via ETA-12/0257 och har högsta miljöbedömning ("Totalt Accepteras") i Byggvarubedömningen.

Monteringsanvisning – Steg för steg

Att montera en Essve expander är enkelt och kräver minimalt med förarbete. Följ dessa fyra steg för ett godkänt montage:

• Placera detaljen & Borra: Sätt fästdetaljen (t.ex. stålregeln) på plats. Borra ett 16 mm hål rakt igenom detaljen och ner i betongen till ett borrdjup på minst 130 mm.
• Rengör hålet: Ingen avancerad renblåsning krävs – det räcker med en enkel grovrengöring genom att föra borren upp och ner i hålet ett par gånger.
• Slå i expandern: Slå in expanderskruven med en hammare tills flänsmuttern ligger tätt mot fästdetaljen. Sättdjupet ska vara totalt 117 mm (effektivt sättdjup 95 mm).

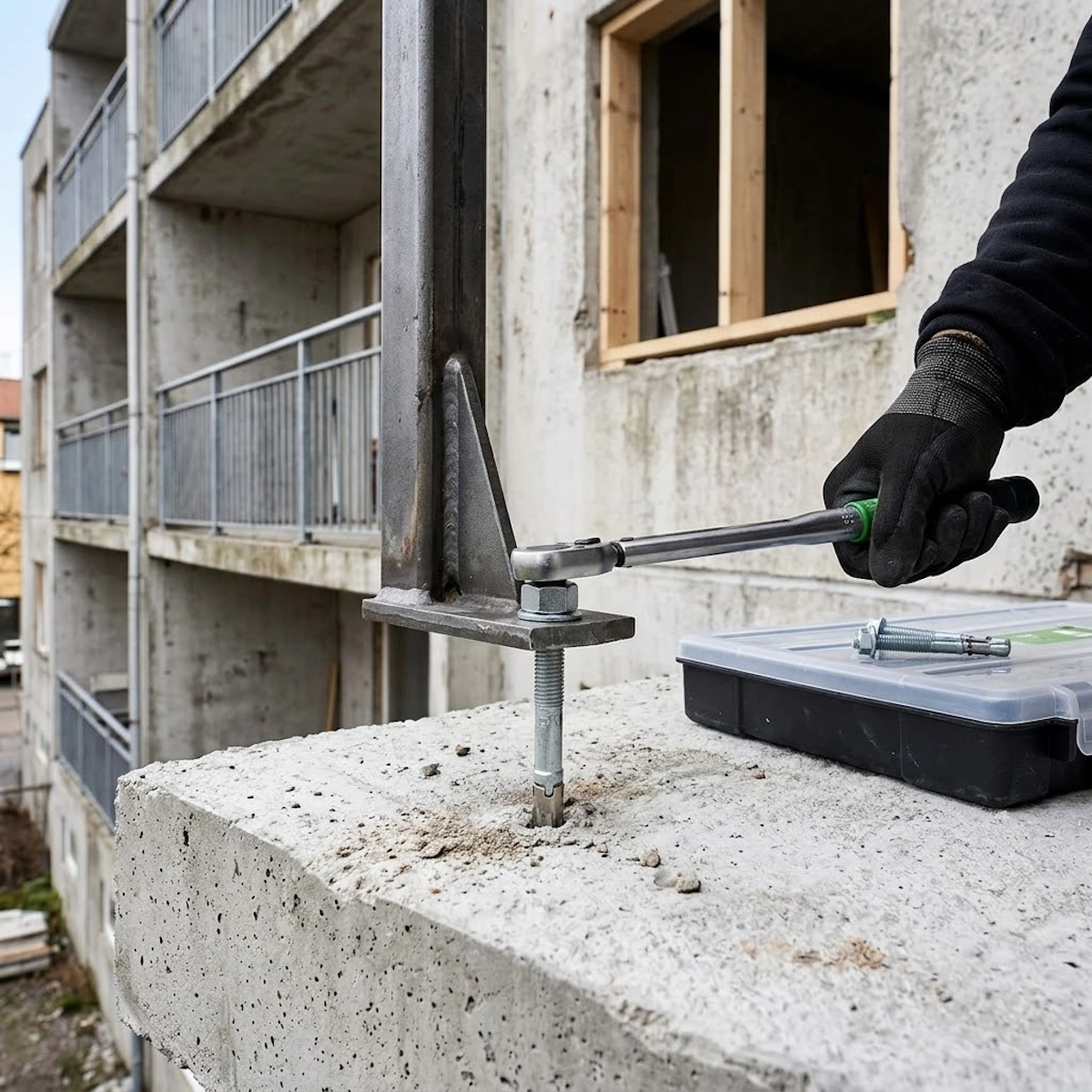

• Dra åt till rätt moment: Använd en 24 mm hylsa och en momentnyckel. Dra åt flänsmuttern till det föreskrivna momentet 120 Nm. När muttern dras åt tvingas bulten uppåt och det rostfria clipset expanderar kraftigt mot betongväggen.

Specifikationer

• Dimension (Gänga): M16
• Total längd: 222 mm
• Max detaljtjocklek (Klämlängd): 82 mm
• Borrdiameter: 16 mm
• Borrdjup / Sättdjup: 130 mm / 117 mm
• Effektivt förankringsdjup: 95 mm
• Åtdragningsmoment: 120 Nm (Hylsa 24 mm)
• Håldiameter i fästdetalj: 18 mm
• Min. betongtjocklek: 230 mm
• Minsta kantavstånd / Inbördes avstånd: 80 mm / 90 mm
• Material / Hållfasthetsklass: Kolstål / Minst 5.8
• Ytbehandling / Korrosivitetsklass: Varmförzinkad (FZV) / C3
• Godkännanden & Certifikat: CE, ETA-12/0257
• Miljöbedömning: Byggvarubedömningen (Accepteras)
• Antal per förpackning: 10 st
