Expander Golden Anchor M20x194mm Varmförzinkad C3 5st Essve

Beskrivning

Essve Expander Golden Anchor M20 är en högkvalitativ pinnskruvsexpander (genomsticksexpander) designad för tunga och krävande infästningar i betong och natursten utomhus. Denna varmförzinkade expanderbult kombinerar extrem hållfasthet med ett högt korrosionsskydd, vilket gör den till det självklara valet för professionella montage med höga lastkrav.

Användningsområde: Kraftfull infästning för utomhusbruk

Essve Golden Anchor FZV är speciellt utvecklad för applikationer utomhus där miljön kräver ett starkt rostskydd (korrosivitetsklass C3). Den är idealisk för säker förankring av:

• Trä- och stålreglar
• Fasaduppreglingar och konsoler
• Byggnadsbeslag och Z-järn

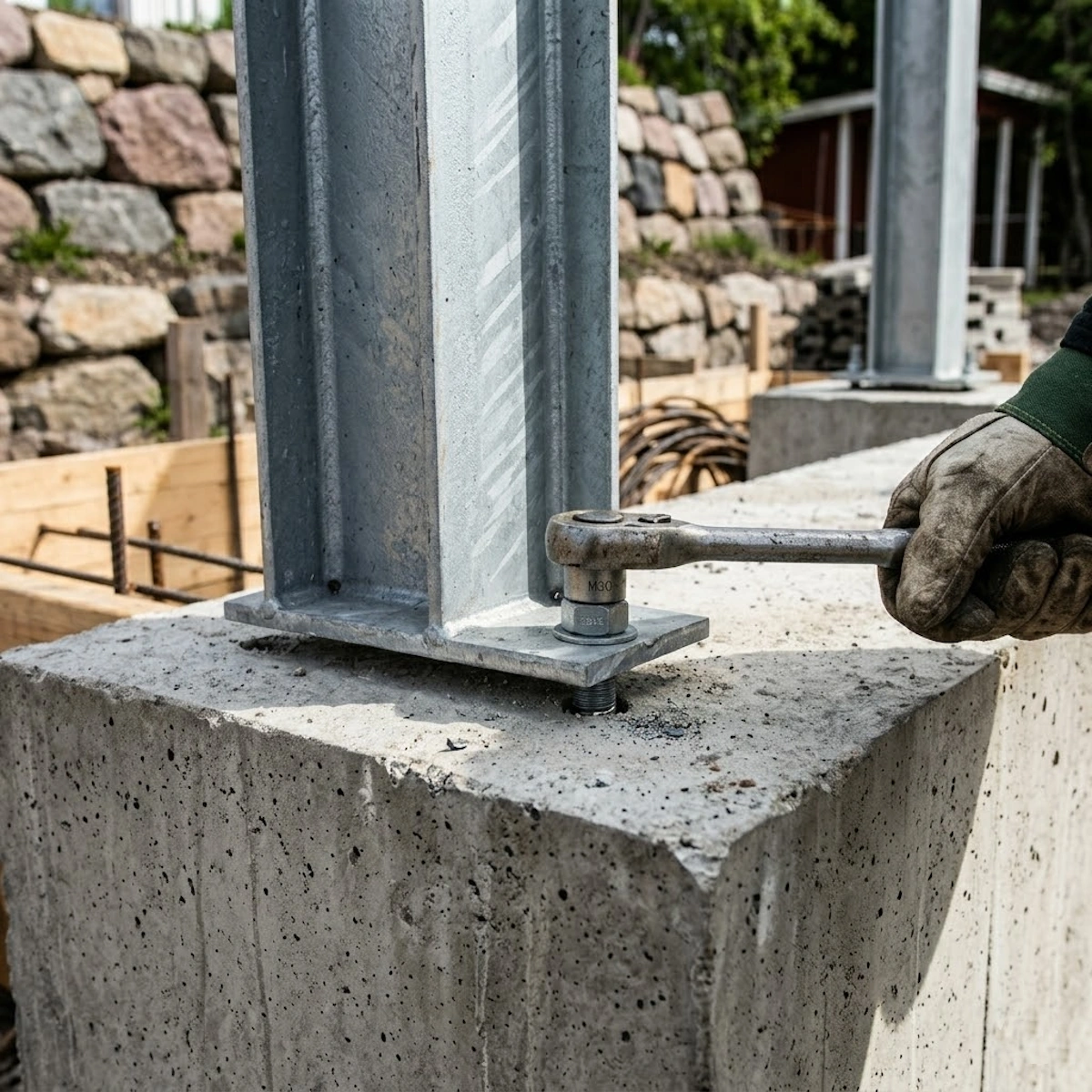

• Tunga smideskonstruktioner och stålpelare

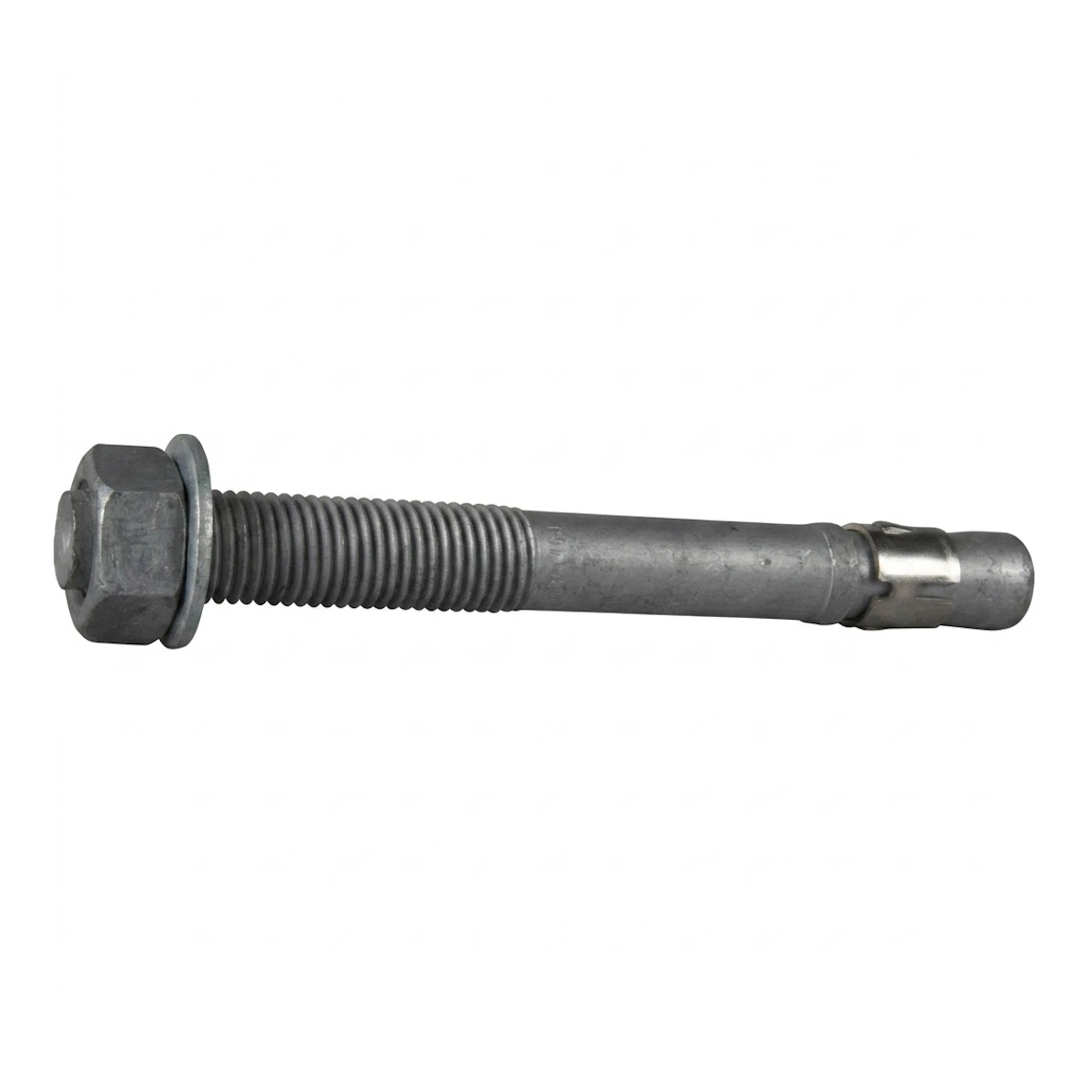

Robust konstruktion med slagnacke och rostfritt clips

Denna expander är tillverkad av högkvalitativt kolstål (hållfasthetsklass min. 5.8) och är varmförzinkad (FZV) för optimal livslängd utomhus. Den smarta konstruktionen har flera unika fördelar:

• Rostfritt expanderclips: Ger ett konstant och tillförlitligt tryck mot hålväggen.
• Inbyggd slagnacke: Skyddar gängorna från att skadas när bulten slås in i borrhålet.
• Överskuren mutter (tolerans 6AZ): Säkerställer perfekt passform och smidig åtdragning på den varmförzinkade gängan.

Monteringsanvisning – Steg för steg

• Monteringen är snabb och säker eftersom borrdiametern är exakt densamma som bultdiametern.
• Positionera och borra: Placera fästdetaljen på plats. Borra ett hål rakt igenom detaljen och ner i underlaget. Använd ett 20 mm borr och borra till ett djup av minst 150 mm.
• Rensa hålet: Ingen avancerad renblåsning krävs. Det räcker med en grovrengöring genom att föra borren upp och ner i hålet ett par gånger.
• Slå in expandern: Slå in Golden Anchor-expandern med en hammare tills den når korrekt monteringsdjup (sättdjup 139 mm). Slagnacken skyddar gängorna under momentet.
• Momentdra muttern: Använd en 30 mm hylsa och dra åt flänsmuttern till det föreskrivna momentet på 180 Nm. När muttern dras åt tvingas bulten utåt och det rostfria clipset expanderar permanent i betongen. Montaget är klart!

Specifikationer

• Dimension (Gänga): M20
• Längd: 194 mm
• Borrdiameter / Bultdiameter: 20 mm
• Max detaljtjocklek (Fixtjocklek): 30 mm
• Borrdjup: 150 mm
• Sättdjup / Effektivt sättdjup: 139 mm / 115 mm
• Håldiameter i fästdetalj: 22 mm
• Åtdragningsmoment: 180 Nm
• Hylsstorlek: 30 mm
• Gänglängd: 76 mm
• Material / Hållfasthetsklass: Kolstål / Min. 5.8
• Ytbehandling / Korrosivitetsklass: Varmförzinkad (FZV) / C3
• Miljöbedömning: Byggvarubedömningen (Bedömning: Totalt Accepteras)
• Godkännanden: CE, ETA-12/0257
• Antal per förpackning: 5 st
