Expander Golden Anchor M20x174mm Varmförzinkad C3 5st Essve

Beskrivning

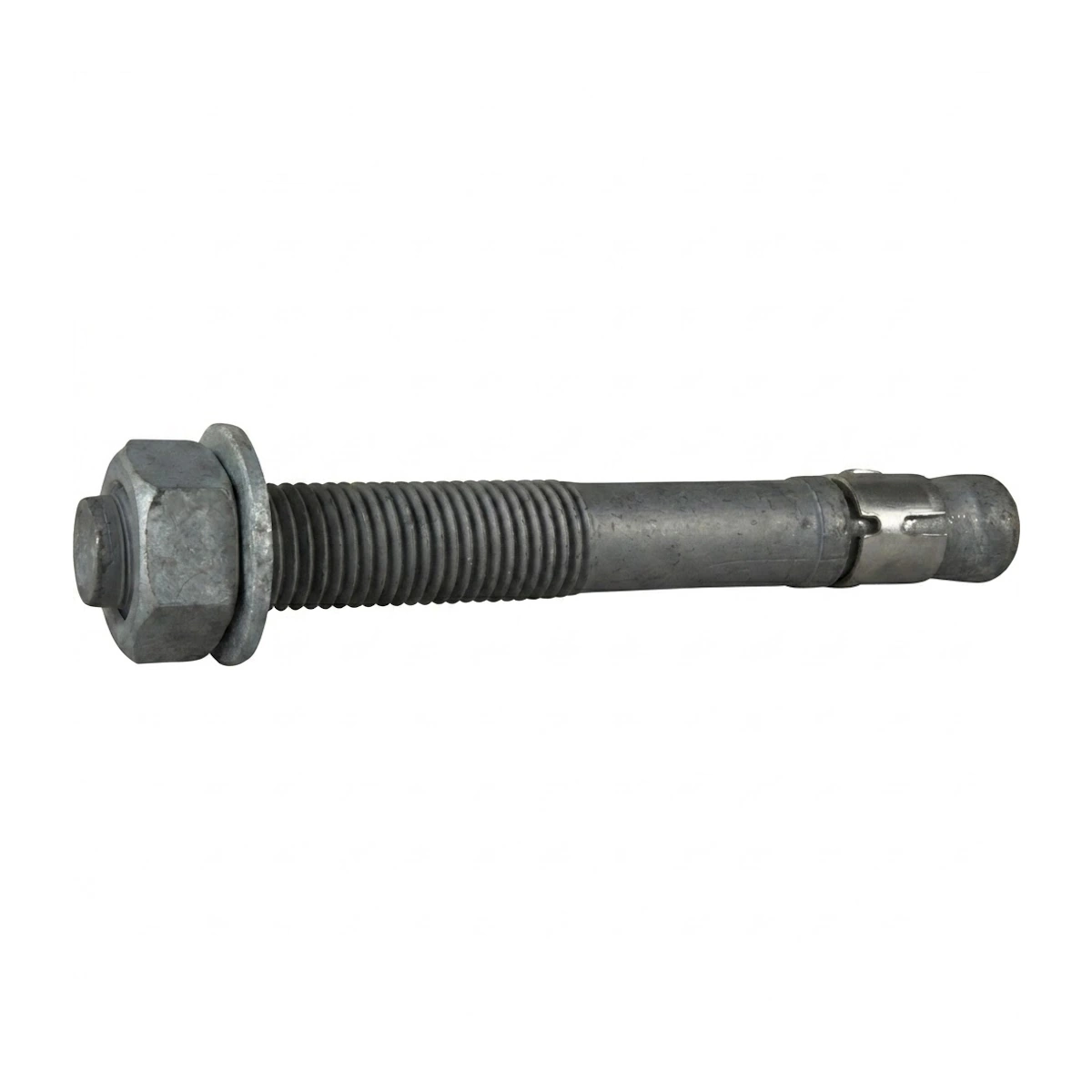

Eessve Expander Golden Anchor M20/10/174 FZV(Varmförzinkad) är en högpresterande pinnskruvsexpander i varmförzinkat kolstål (C3) med rostfritt clips. Den är specifikt utvecklad för tunga montage i betong och natursten där säkerhet och livslängd är avgörande.

Användningsområde: Perfekt för tunga konstruktioner utomhus

ESSVE Golden Anchor M20 är det självklara valet för krävande strukturella infästningar utomhus. Tack vare sin robusta konstruktion och korrosivitetsklass C3 är den idealisk för:

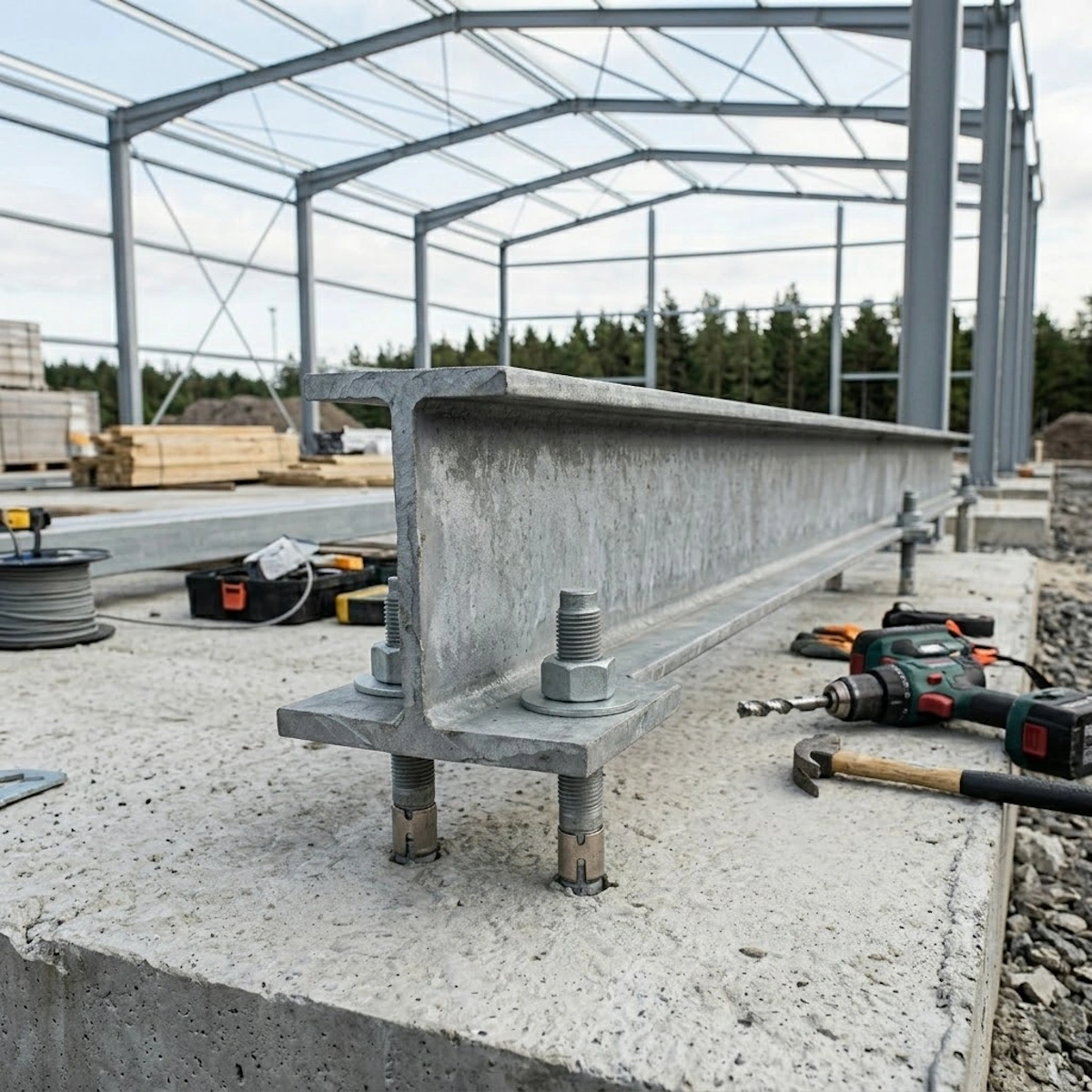

• Bygg- och smideskonstruktioner: Fastsättning av kraftiga stålreglar, z-järn och balkar.
• Träkonstruktioner: Förankring av bärande träreglar och stommar.
• Fasadmontage: Säker fasaduppregling och montering av tunga beslag.

Robust konstruktion med smart slagnacke

Denna expanderbult är tillverkad av kolstål med en hållfasthetsklass på minst 5.8. Den smarta konstruktionen underlättar både montage och ökar livslängden:

• Rostfritt expanderclips: Ger ett konstant tryck mot hålväggen och expanderar säkert när flänsmuttern dras åt.
• Praktisk slagnacke: Överdelen är utformad med en slagnacke för att skydda gängorna mot skador när bulten slås in.
• Tolerans 6AZ: Flänsmuttern är överskuren för att passa perfekt på den varmförzinkade gängan.
• Miljögodkänd: Produkten är bedömd i Byggvarubedömningen med omdömet Totalt Accepteras, vilket gör den godkänd för hållbara byggprojekt.

Monteringsanvisning: Steg-för-steg

• Placering & Borrning: Placera fästdetaljen (t.ex. stålregeln) på plats. Borra hålet rakt igenom detaljen och ner i betongen med en 20 mm borr. Se till att nå ett borrdjup på minst 150 mm.
• Grovrengöring: Du behöver inte använda renblåsningspump. Det räcker med en grovrengöring av hålet genom att föra borren upp och ner ett par gånger i borrhålet.
• Slå in expandern: Slå in expanderskruven med en hammare till det korrekta monteringsdjupet (139 mm). Slå direkt på slagnacken för att undvika att skada gängorna.
• Momentdragning: Använd en 30 mm hylsa och en momentnyckel. Dra åt flänsmuttern till det föreskrivna momentet på 180 Nm. När muttern dras åt tvingas bulten uppåt och det rostfria clipset expanderar permanent i betongen. Montaget är klart!

Specifikationer

• Dimension (M-gänga): M20
• Total längd: 174 mm
• Max detaljtjocklek: 10 mm
• Borrdiameter: 20 mm
• Borrdjup / Sättdjup: 150 mm / 139 mm
• Effektivt sättdjup: 115 mm
• Håldiameter i fästdetalj: 22 mm
• Gänglängd: 76 mm
• Åtdragningsmoment: 180 Nm (Hylsa: 30 mm)
• Ytbehandling & Miljö: Varmförzinkad (FZV), Korrosivitetsklass C3
• Godkännanden: CE-märkt, ETA-12/0257
