NIBE Grundkort F21XX

Beskrivning

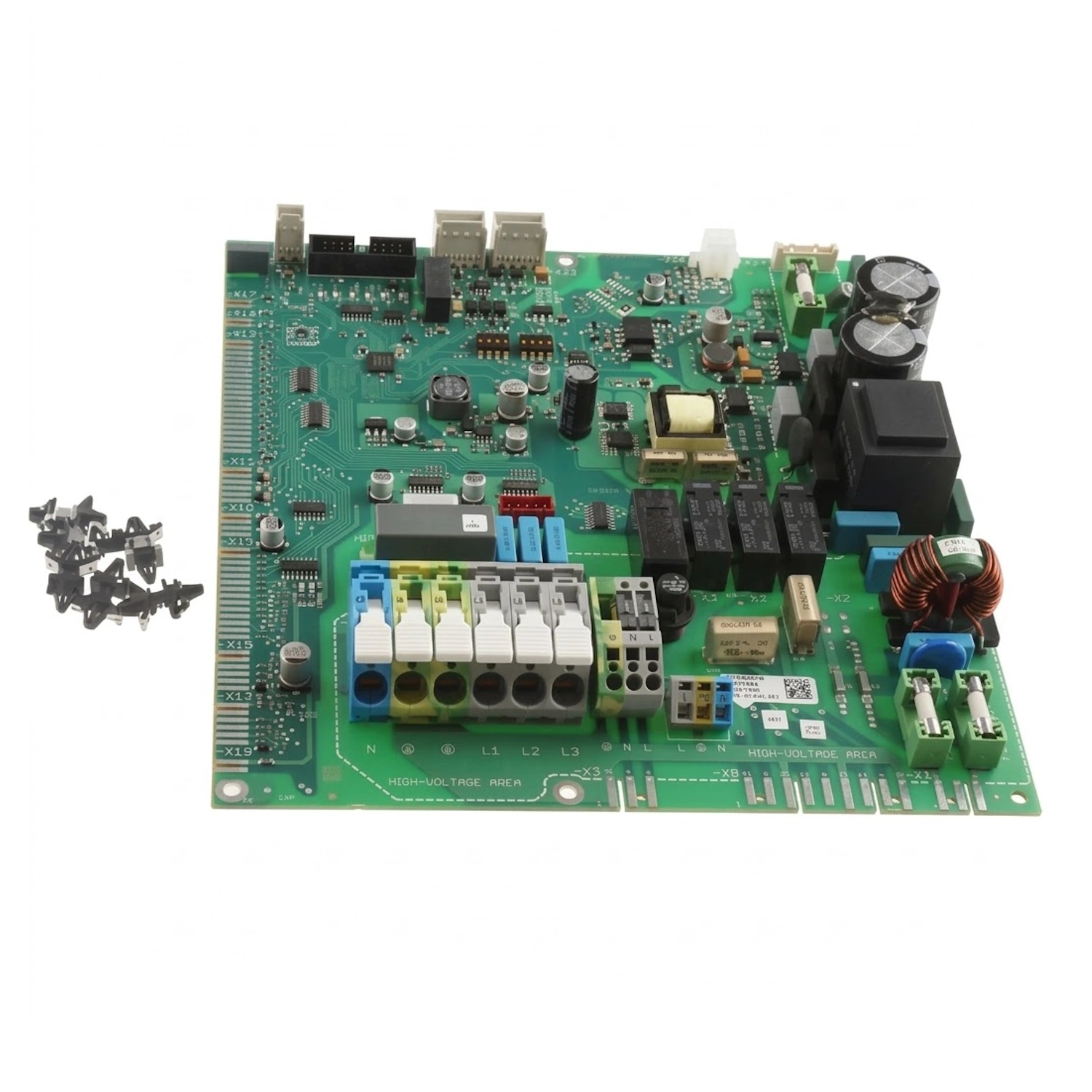

Ett välfungerande kretskort utgör själva kärnan i ett modernt värmesystem. Detta kompletta grundkort är en fabriksoriginal reservdel anpassad för luft/vattenvärmepumpar i serien NIBE F21XX samt relaterade modeller från Jäspi och Metro Therm. Enheten hanterar kommunikation, sensorövervakning, kompressorstyrning och säkerhetsfunktioner för att säkerställa hög driftsäkerhet, optimal verkningsgrad och jämn värmekomfort. Satsen levereras komplett med nödvändiga monteringsdetaljer, jordningsdistanser och uppdaterad styrprogramvara, vilket underlättar ett korrekt och tryggt komponentbyte.

Egenskaper och fördelar

• Originaldel från tillverkaren: Garanterar full funktionell överensstämmelse och långsiktig tillförlitlighet i systemet.
• Komplett monteringssats: Innehåller erforderliga distanser, jordningsfästen och kretskortskomponenter för en säker installation.
• Integrerad programvara: Optimerad för stabil drift och precis reglering av värmepumpens interna elektronik.
• Bred kompatibilitet: Passar flera generationer och spänningsvarianter av både 1-fas (230V) och 3-fas (400V) modeller.

Ingående komponenter i satsen

• Distans med jordning: 6 stycken
• SIT – Grundkort: 1 styck
• PCBASW NCB: 1 styck
• Spacer / Distans: 2 stycken
• Programvara F21: 1 styck
• PCBASW NCB F21X: 1 styck

Kompatibla modeller och artikelnummer

Kretskortet är avsett för följande modeller och tillverkningsnummer:

NIBE F2120:

• NIBE F2120-8 1X230V (Artikelnr: 064134)
• NIBE F2120-8 (Artikelnr: 064135)
• NIBE F2120-12 1X230V (Artikelnr: 064136)
• NIBE F2120-12 (Artikelnr: 064137)
• NIBE F2120-16 3X400V (Artikelnr: 064139)
• NIBE F2120-20 3X400V (Artikelnr: 064141)
• NIBE F2120-8 2X230V (Artikelnr: 064193)
• NIBE F2120-12 2X230V (Artikelnr: 064194)

Jäspi:

• Jäspi Inverter Nordic 16 3X400 (Artikelnr: 064195)
• Jäspi Inverter Nordic 8 1X230V (Artikelnr: 064196)
• Jäspi Inverter Nordic 8 3X400V (Artikelnr: 064198)
• Jäspi Inverter Nordic 12 3X400 (Artikelnr: 064200)
• Jäspi Inverter Nordic 20 3X400 (Artikelnr: 064203)

Metro Therm / Metroair:

• Metroair I 8 1X230V (Artikelnr: 064197)
• Metroair I 12 3X400 (Artikelnr: 064201)
• Metroair I 16 3X400 (Artikelnr: 064202)
• Metroair I 20 3X400 (Artikelnr: 064204)

NP-AW:

• NP-AW20-8 (Artikelnr: 064209)
• NP-AW20-12 (Artikelnr: 064210)
• NP-AW20-16 (Artikelnr: 064211)
• NP-AW20-20 (Artikelnr: 064212)

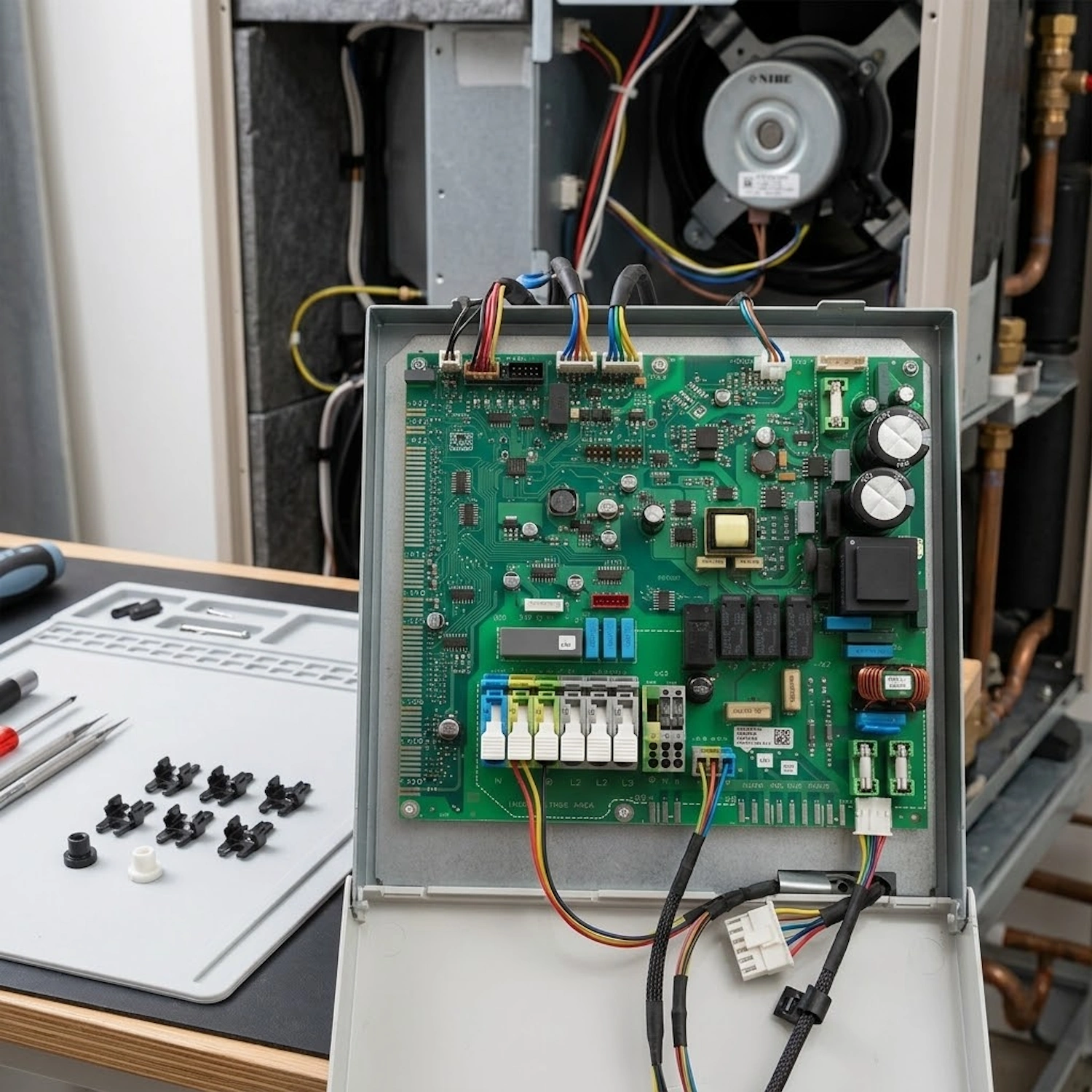

Tips inför installation

Kontrollera alltid värmepumpens typskylt och produktnummer innan monteringsarbetet påbörjas för att säkerställa att kretskortet motsvarar anläggningens specifikationer. Arbeten på starkströmsutrustning och elektroniska komponenter ska utföras i enlighet med gällande el- och branschföreskrifter.
