LK Värmekretsfördelare RF 1-12 Kretsar

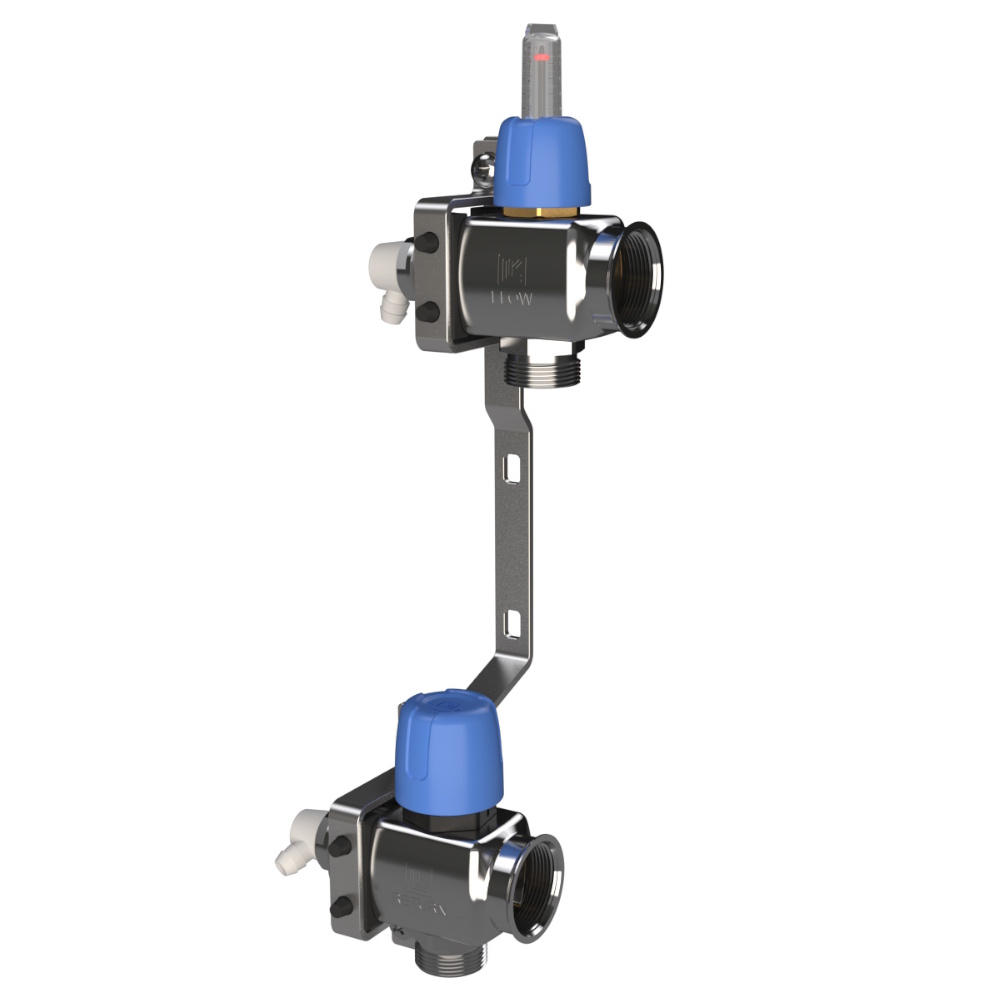

LK värmekretsfördelare RF är tillverkad i rostfritt stål och finns i utförande från 1 till 12 st golvvärmekretsar.

LK Värmekretsfördelare RF 1-12 Kretsar

Lägg till en bevakning så meddelar vi dig så snart varan är i lager igen.

Produkten är nu bevakad
Vi meddelar dig så snart varan är i lager igen.

LK Värmekretsfördelare RF 1-12 Kretsar

LK värmekretsfördelare RF är tillverkad i rostfritt stål och finns i utförande från 1 till 12 st golvvärmekretsar.

Beskrivning

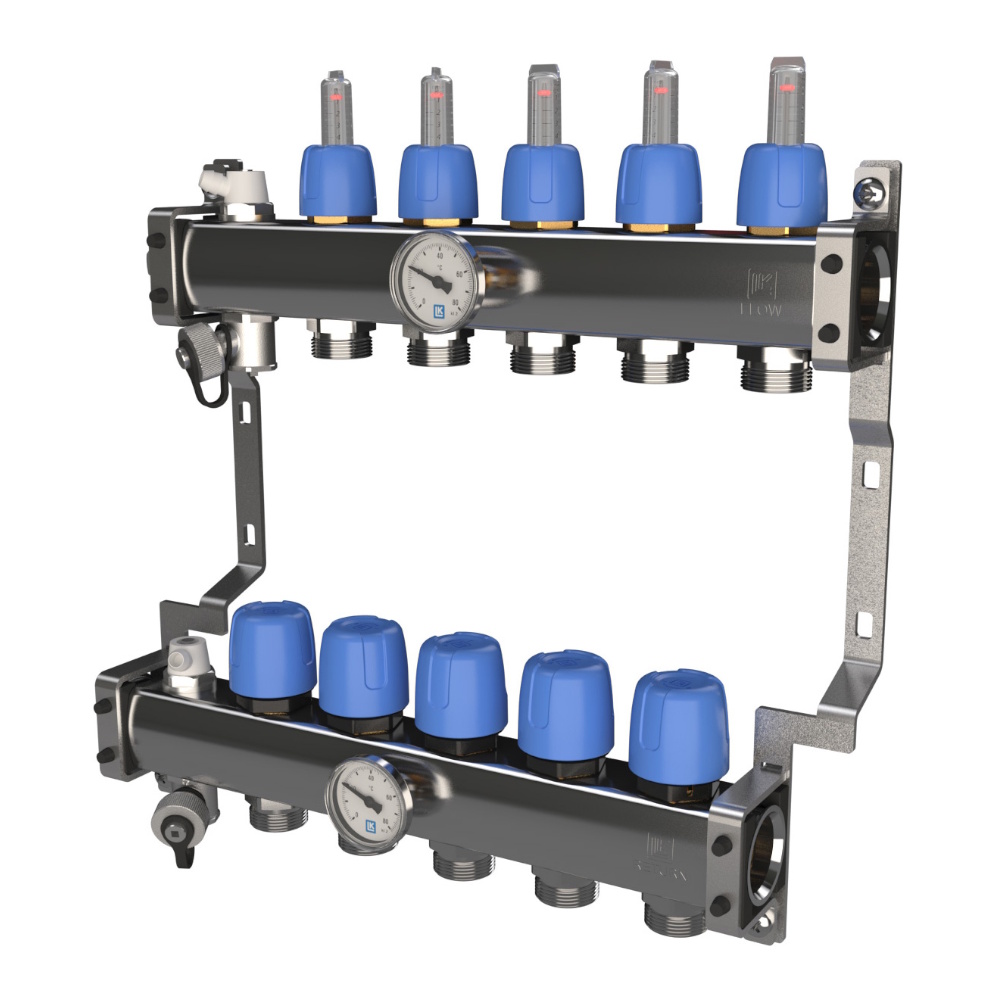

LK värmekretsfördelare RF är tillverkad i rostfritt stål och finns i utförande från 1 till 12 st golvvärmekretsar. Värmekretsfördelaren levereras färdigmonterad på konsol. Fördelaren har termometrar på tillopp och retur, manuella avluftare samt påfyllnads/avtappningsventiler* (*VKF RF 1 levereras utan termometer samt påfyllnads/avtappningsventil). Bipackat finns märkbrickor för uppmärkning av respektive golvvärmekrets, montageinstruktion samt en skyddspåse vilken används för att skydda fördelaren från t.ex. betongstänk under byggtiden.

Den övre fördelarstammen märkt FLOW (tillopp) är försedd med flödesindikatorer graderade från 0,5–5 l/min samt injusteringsventiler för injustering av respektive kretsflöde. Flödesindikatorerna är tillverkade av temperatur- och slagtålig plast. Plasten är resistent mot frostskyddsmedel såsom glykol samt etanol med upp till 50% resp. 30% inblandning. Den nedre fördelarstammen märkt RETURN (retur) har handmanöverdon för avstängning av respektive krets. Handmanöverdonen ersätts normalt med LK Ställdon. Fördelaren kompletteras med LK Kulventil samt erforderliga kopplingar för anslutning av golvvärmerör:

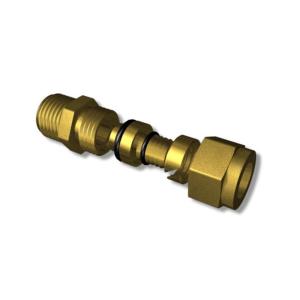

  • LK Anslutningskoppling i dim. 12x2, 16x2 eller 20x2.
  • Alt. LK Pressanslutningskoppling i dim 16x2 eller 20x2
  • Anslutningsdimensioner:
  • Anslutning matningsledning, G25 inv
  • Anslutning golvvärmerör, G20 utv Eurocone

Mått

Fördelarens byggmått kan utläsas i artikeltabell nedan. Centrummått röranslutningar är 50 mm med 25 mm förskjutning mellan tillopp och retur. Tillkommande längdmått för tillbehör anges nedan.

  • LK Kulventil Rak: 65 mm
  • LK Kulventil Vinkel: 70 mm
  • LK By-Pass RF: 15 mm

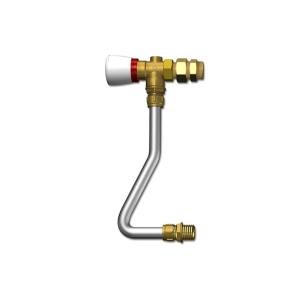

  • LK By-Pass Delta P RF: 155 mm
  • LK OptiFlow EVO II inkl rak övergångsnippel: 123 mm
  • LK OptiFlow EVO II inkl övergångsnippel i vinkel: 93 mm

För mer information, se LKs sortiment samt produktens monteringsanvisning.

Secifikationer

  • Färg: Rostfri
  • Material: Rostfritt stål
  • Lämplig för tappvatten: Nej
  • Lämplig för värmevatten: Ja
  • Lämplig för kylvatten: Ja
  • Lämplig för tryckluft: Nej
  • Lämplig för glykol: Ja
  • Monteringsmetod: Utanpåliggande
  • Modell/Utförande: Dubbel
  • Material: Rostfritt stål
  • Ytskydd: Obehandlad
  • Dimension anslutning 1: Ansl. 25 (1")
  • Form: Genomgående med raka avgreningar
  • Anslutning 1: Invändig gänga G, cylindrisk (ISO 228-1)
  • Dimension anslutning 2: Ansl. 25 (1")
  • Anslutning 2: Invändig gänga G, cylindrisk (ISO 228-1)
  • Antal avgreningsriktningar: 1
  • Dimension avgrening: Ansl. 20 (3/4")
  • Centrumavstånd mellan avgreningar: 50 mm
  • Avvikande centrumavstånd mellan avgreningar: Nej
  • Tryckklass: PN 10
  • Max. medietemperatur (kontinuerlig): 70 °C
  • Systembunden: Ja
  • Med påfyllnings- och avtappningssventil: Ja
  • Med avstängningsventil: Nej
  • Med avluftning: Ja
  • Med väggfäste: Ja
  • Med monteringsdetaljer: Nej
  • Med ben/fötter: Nej
  • Med isolering: Nej
  • Höjd: 355 mm
  • Djup: 90 mm

 Tillverkarens                 Längd               Antal Kretsar

Artikelnummer              (mm)

     2410258                          128                            1

     2419350                          220                            2

     2419351                          270                            3

     2419352                          320                            4

     2419353                          385                            5

     2419354                          420                            6

     2419355                          470                            7

     2419357                           520                            8

     2419358                           570                            9

     2419359                           620                           10

     2419360                           670                           11

     2419361                           720                           12
