Expander Golden Anchor M10x214mm Varmförzinkad C3 25st Essve

Beskrivning

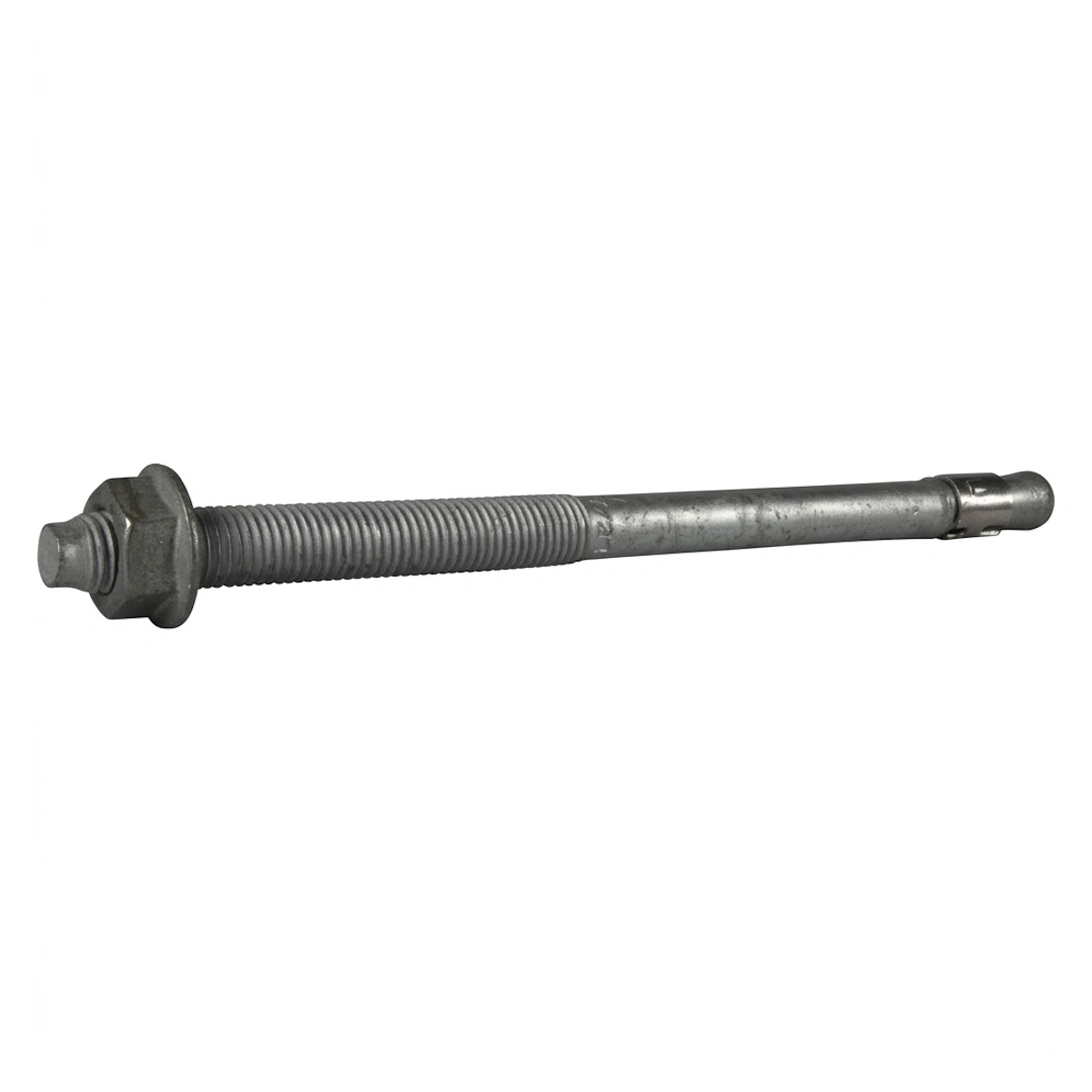

Essve Expander Golden Anchor M10 (117/214 mm) är en högpresterande pinnskruvsexpander i varmförzinkat stål (C3) med rostfritt clips. Denna expanderbult är speciellt utvecklad för tunga och krävande infästningar i betong och natursten i utomhusmiljöer. Tack vare sitt CE-godkännande (ETA) är det ett pålitligt val för konstruktioner med höga lastkrav.

Användningsområde – Perfekt för tunga utomhusmontage

Golden Anchor FZV är idealisk för applikationer utomhus där korrosionsskydd och hög bärförmåga krävs. Expanderbulten används flitigt till:

• Fastsättning av trä- och stålreglar
• Fasaduppreglingar och konsoler
• Beslag, z-järn och smideskonstruktioner
• Andra tunga montage i sprucken och osprucken betong samt natursten

Tekniska fördelar & Egenskaper

• Hög materialklassning: Tillverkad av robust kolstål i hållfasthetsklass min. 5.8 med ett rostfritt expansionsclips.
• C3 Korrosionsskydd: Varmförzinkad ytbehandling som står emot väder och vind vid utomhusapplikationer.
• Integrerad slagnacke: Skyddar den utvändiga gängan (gänglängd 89 mm) mot skador när bulten slås in.
• Enkel montering: Kräver ingen renblåsning av borrhålet – endast grovrengöring med borren krävs innan inslagning.
• Miljögodkänd: Bedömd i Byggvarubedömningen med omdömet "Accepteras", vilket gör den godkänd för hållbara byggprojekt.
• ETA- & CE-godkänd: Uppfyller strikta europeiska krav (ETA-12/0257) för sprucken och osprucken betong.

Så fungerar det

Eftersom borrdiametern är exakt lika stor som bultdiametern uppstår ett mekaniskt tryck mellan hålväggen och det rostfria clipset direkt när expandern slås i. När du sedan drar åt flänsmuttern tvingas bulten utåt, vilket gör att clipset expanderar upp på bultens konade del och låser fast infästningen med enorm kraft.

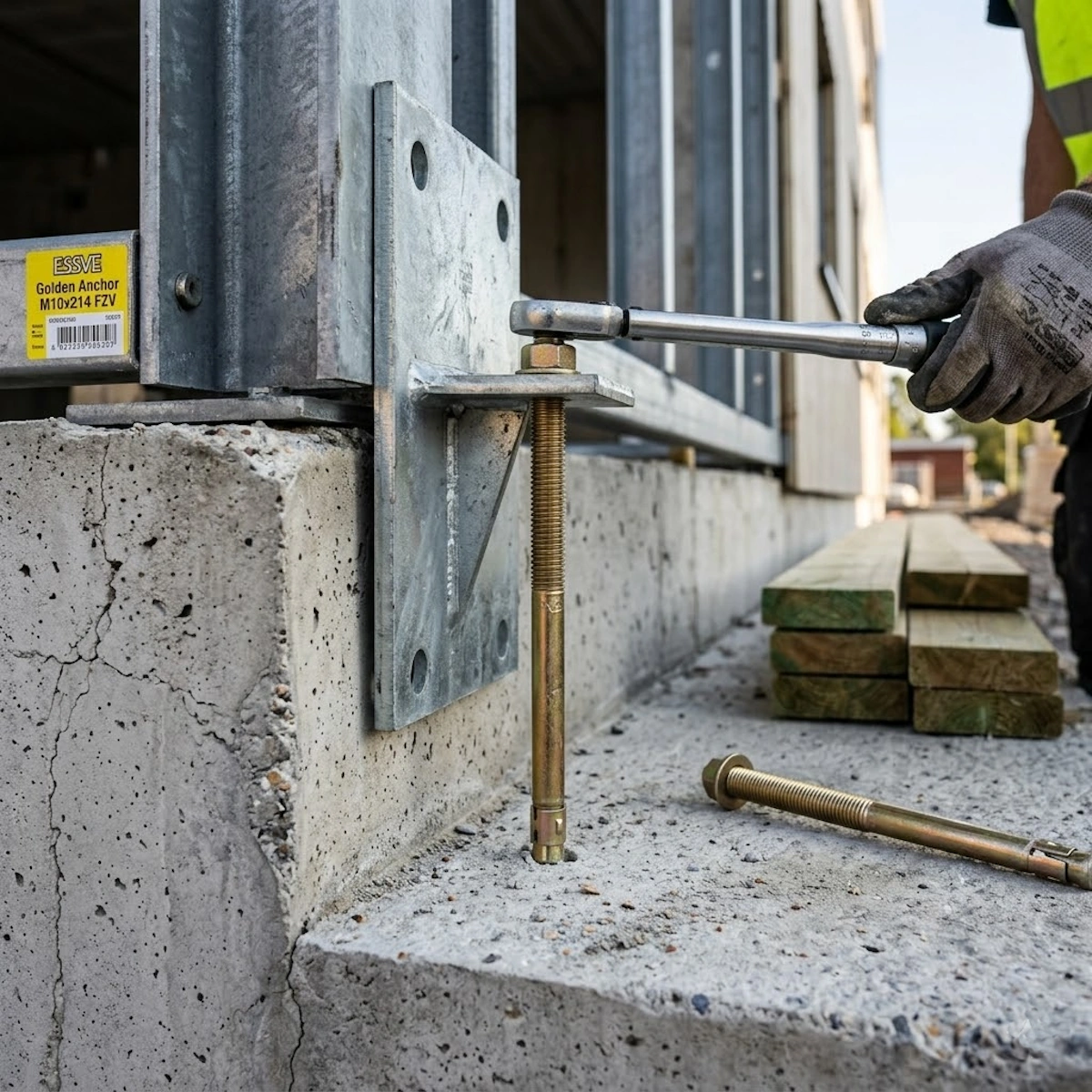

Monteringsanvisning – Steg för steg

• Det smidiga med Golden Anchor är att installationen är snabb och kräver minimalt med rengöring.
• Placering och borrning: Sätt detaljen (t.ex. regeln eller beslaget) på plats. Borra hålet rakt igenom detaljen med en borrdiameter som matchar skruven (Diameter: 10 mm). Se minsta borrdjup i gällande lasttabell.
• Grovrengöring: Du behöver inte använda blåspump. Det räcker att göra en grovrengöring genom att föra borren fram och tillbaka i hålet ett par gånger.
• Slå in expandern: Slå in expanderskruven med en hammare till korrekt monteringsdjup (se gällande lasttabell). Slagnacken skyddar gängorna mot skador under islagningen.
• Åtdragning: Dra åt flänsmuttern till det föreskrivna åtdragningsmomentet som anges i tekniska data/lasttabell. När muttern dras åt expanderar clipset och montaget är klart!

Specifikationer

• Gänga & Längd: M10 (Totallängd 214 mm)
• Gänglängd: 89 mm
• Max detaljtjocklek: 117 mm
• Borrdiameter: 10 mm
• Borrdjup: 90 mm
• Sättdjup / Effektivt sättdjup: 84 mm / 70 mm
• Minsta betongtjocklek: 160 mm
• Håldiameter i fästdetalj: 12 mm
• Diameter på huvud (fläns): 22 mm
• Hylsstorlek / Nyckelvidd: 15 mm
• Åtdragningsmoment: 35 Nm
• Karakteristiskt inbördes avstånd: 420 mm (Minsta tillåtna: 60 mm)
• Karakteristiskt kantavstånd: 210 mm (Minsta tillåtna: 50 mm)
• Applikationsmiljö & Klass: Utomhus / Korrosivitetsklass C3
• Antal per förpackning: 25 st
