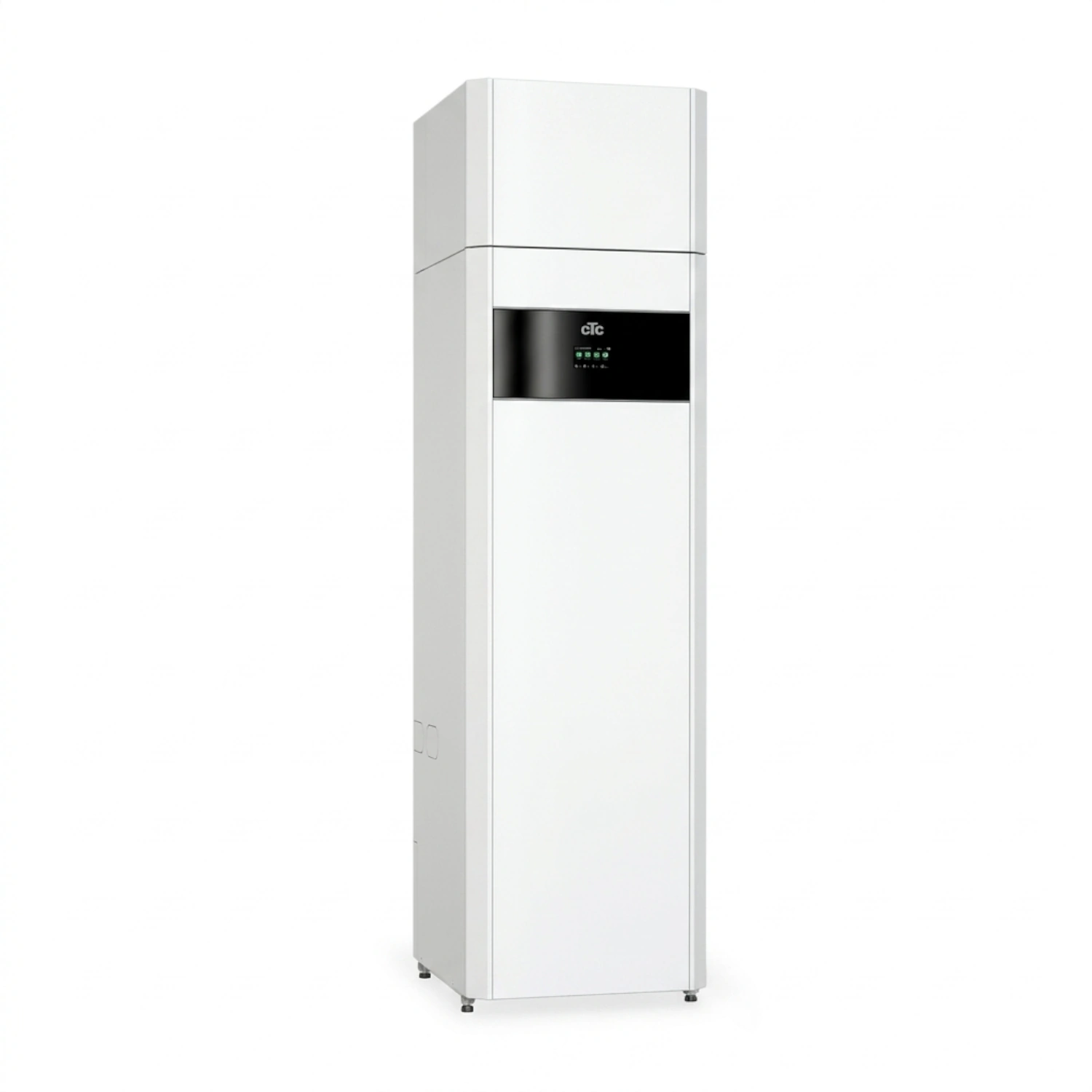

CTC EcoZenith i360F Inomhusmodul

Beskrivning

CTC EcoZenith i360F är den nya generationens inomhusmodul med inbyggd värmepumpsstyrning och integrerad frånluftsventilation. När CTC EcoZenith i360F kombineras med en luft/vatten-värmepump som CTC EcoAir (eller kopplas till bergvärme) får du ett system som är betydligt tystare, kraftfullare och smartare än en traditionell frånluftsvärmepump.

Fördelar med att välja CTC EcoZenith i360F

• Garanterat legionellafritt varmvatten: Utrustad med en genomströmningsväxlare som producerar över 300 liter fräscht och säkert varmvatten vid behov.
• Högsta energiklass (A+++): Exceptionell energieffektivitet för rumsuppvärmning som minskar uppvärmningskostnaderna markant (upp till 85 % energibesparing med bergvärme).
• Användarvänlig touchskärm: Färgdisplay med intuitivt gränssnitt som gör det enkelt att övervaka och justera inomhusklimatet.
• Uppkopplad som standard: Integrerad internetanslutning gör att du enkelt kan styra och övervaka värmepumpen på distans via mobil eller dator.
• Integrerad ventilation: Skapar ett optimalt luftutbyte i bostaden och återvinner värmen effektivt.

Smidig installation och flexibel drift

Med standardmåtten 60 × 67 cm och en höjd på 2223 mm passar CTC EcoZenith i360F perfekt i moderna pannrum och tvättstugor. Den levereras komplett med inbyggd cirkulationspump, 18 liters expansionskärl, manometer, automatisk avluftning samt påfyllnings- och avtappningsventil – vilket sparar tid vid installationen.

Användningsområden för CTC EcoZenith i360F

CTC EcoZenith i360F är en flexibel allt-i-ett-inomhusmodul framtagen för vattenburna uppvärmningssystem där ventilation, värmereglering och varmvatten integreras i samma enhet.

1. Typ av fastigheter

• Småhus och villor: Standardlösning för enfamiljshus och radhus med mekanisk frånluftsventilation (F-system).
• Nyproduktion: Installeras i nybyggda villor som uppförs enligt moderna energikrav (BBR), där krav på hög energiklass (A+++) och kontrollerad ventilation måste uppfyllas.
• Modernisering och utbyte i äldre villor: Idealisk ersättare vid renovering av äldre frånluftsvärmepumpar (t.ex. NIBE Fighter, äldre CTC-modeller eller IVT), där man vill uppgradera till ett tystare och mer energieffektivt hybridsystem.

2. Tekniska systemkonfigurationer

• I kombination med luft/vatten-värmepump (t.ex. CTC EcoAir): Skapar en komplett värmepumpsanläggning där inomhusmodulen sköter ventilation och distribution samtidigt som utomhusdelen hämtar huvudenergin från uteluften.
• I kombination med bergvärme eller markvärme: Kan kopplas samman med vätska/vatten-värmepumpar för maximal årsverkningsgrad (SCOP) och upp till 85 % energibesparing.
• Vattenburna distributionssystem: Lämplig för både golvvärme (lågtemperatursystem) och traditionella radiatorer (högtemperatursystem), med full förmåga att reglera framledningstemperaturen efter utomhusklimat och dygnsscheman.

3. Primära driftsfunktioner

• Frånluftsventilation (F-ventilation): Den integrerade frånluftsfläkten ventilerar våtutrymmen (badrum, tvättstuga, kök) för att säkerställa godkänd luftomsättning och ett sunt inomhusklimat.
• Storförbrukning av tappvarmvatten: Tack vare genomströmningsväxlaren som ger över 300 liter varmvatten lämpar den sig väl för familjer med högt varmvattenbehov, badkar eller regnduschar, utan risk för legionella.
• Smart hem och fjärrövervakning: För fastighetsägare som vill styra värme, övervaka driftstatus och optimera förbrukningsmönster via internet eller mobilapp.

4. Placeringskrav i bostaden

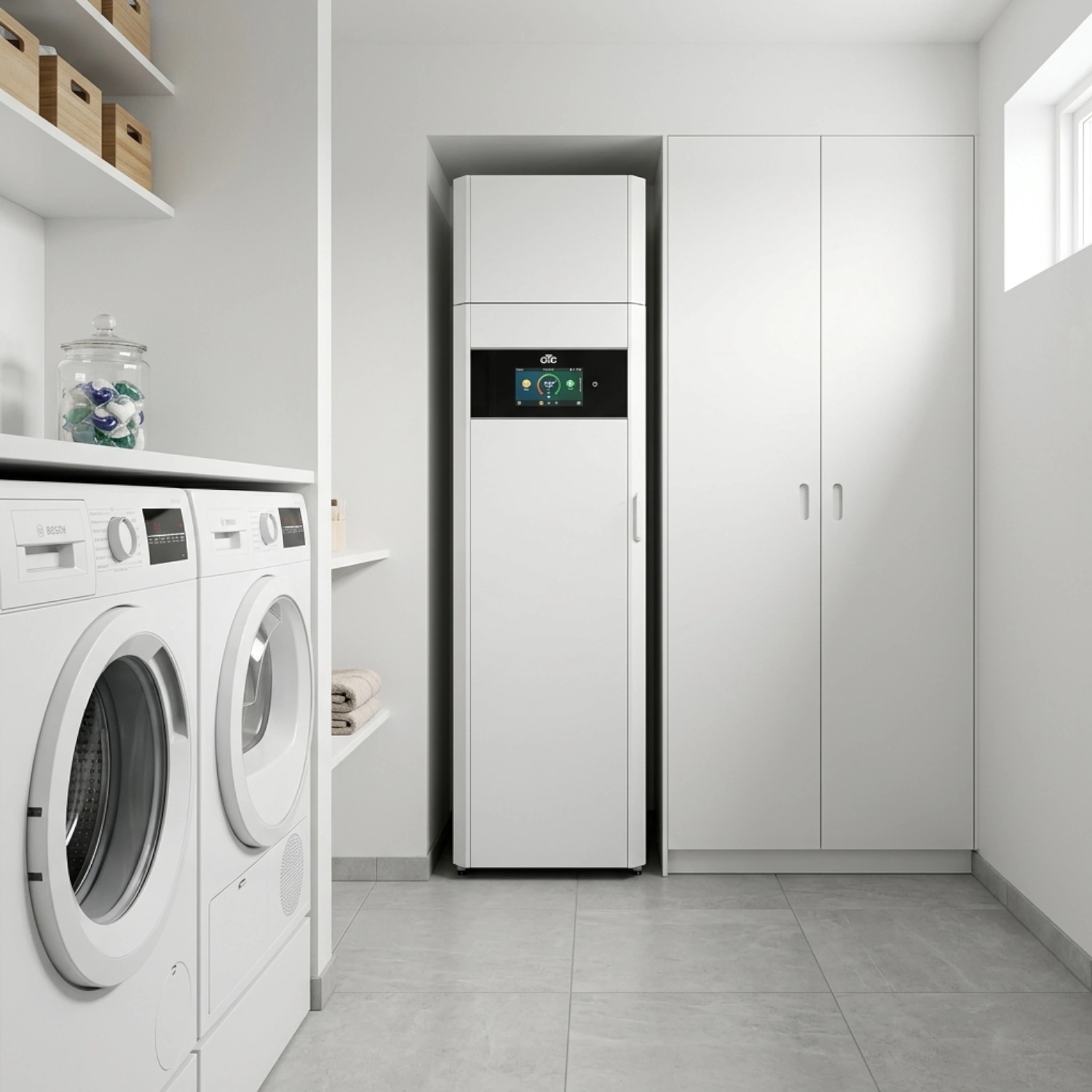

• Utrymme: Tvättstuga, grovkök, teknikrum eller källare.
• Fysiska krav: Golvstående placering med plant underlag, golvbrunn för säkerhetsventiler/avtappning, anslutning för ventilationskanaler samt 3-fas 400 V elanslutning. Modulen kräver en takhöjd som medger minst 2223 mm plus nödvändig servicehöjd.

Specifikationer

• Produktnamn: CTC EcoZenith i360F
• Artikeltyp / Utförande: Inomhusmodul, golvstående
• Effekt (elpatron/tillsats): 11,9 kW
• Elektrisk anslutning: 400 V (3-fas, 50 Hz)
• Energiklass rumsuppvärmning: A+++
• Energiklass tappvarmvatten: A
• Varmvattensystem: Genomströmningsväxlare (legionellasäkert)
• Kapacitet varmvatten: > 300 liter
• Vattenvolym (panna / exp.kärl): 225 liter / 18 liter
• Max arbetstryck (värme / tappvatten): 2,5 bar / 10 bar
• Mått (B × D × H): 596 × 673 × 2223 mm
• Styrning och uppkoppling: Touchdisplay, internetuppkoppling som standard
• Inbyggda komponenter: Cirkulationspump, expansionskärl, manometer, termometer, aut. avluftare
