Armering Bygel N2 8mm 220x340mm 15st V-Steel

Beskrivning

Armeringsbygel N2 8 mm (220×340 mm) är en förtillverkad sluten bygel av högkvalitativt kamstål (K500C-T/B500B), utformad för att ta upp skjuvkrafter och hålla längsgående armeringsjärn fixerade i betongkonstruktioner. Bygeln är idealisk för armering av balkar, pelare, voter, plintar och grundbalkar. Genom att använda färdigbockade byglar minskar du tidsåtgången på byggarbetsplatsen, säkerställer exakta mått enligt konstruktionsritning och uppfyller gällande standarder för betongelement.

Miljödeklaration & Klimatpåverkan (EPD)

För projekt med krav på klimatdeklaration enligt Boverkets riktlinjer redovisas följande emissionsdata:

• Global Warming Potential (A1–A3, Råmaterial & Tillverkning): 1 910 kg CO₂-ekv./ton
• Global Warming Potential (A4, Transport till byggarbetsplats): 32,5 kg CO₂-ekv./ton
• Totalt A1–A4: 1 942,5 kg CO₂-ekv./ton

Användningsområden och Fördelar

• Skjuvarmering: Förhindrar skjuvsprickor och brott i bärande betongbalkar och pelare.
• Fixering: Håller huvudjärnen (längsgående armeringsstänger) i rätt position under gjutning och vibrering.
• Tidsbesparing: Färdigkapade och bockade i buntar om 15 st för snabb hantering och montering med najtråd.

Typiska applikationer

• Grundbalkar och kantbalkar i platta på mark
• Punktlaster och plintar.
• Avväxlingar och bärande balksystem.

Monteringsanvisning och Tips

• Centrumavstånd (c/c): Placera byglarna med det c/c-avstånd som föreskrivs i armeringsritningen (t.ex. c/c 150–300 mm beroende på beräknad skjuvkraft).
• Täckskikt: Använd godkända armeringsdistanser (markdistanser eller nätstöd) för att säkerställa föreskrivet täckande betongskikt och förhindra korrosion.
• Najning: Fixera de längsgående järnen i bygelns inre hörn med förspänd najtråd för att undvika förskjutning vid betonggjutning.

Specifikationer

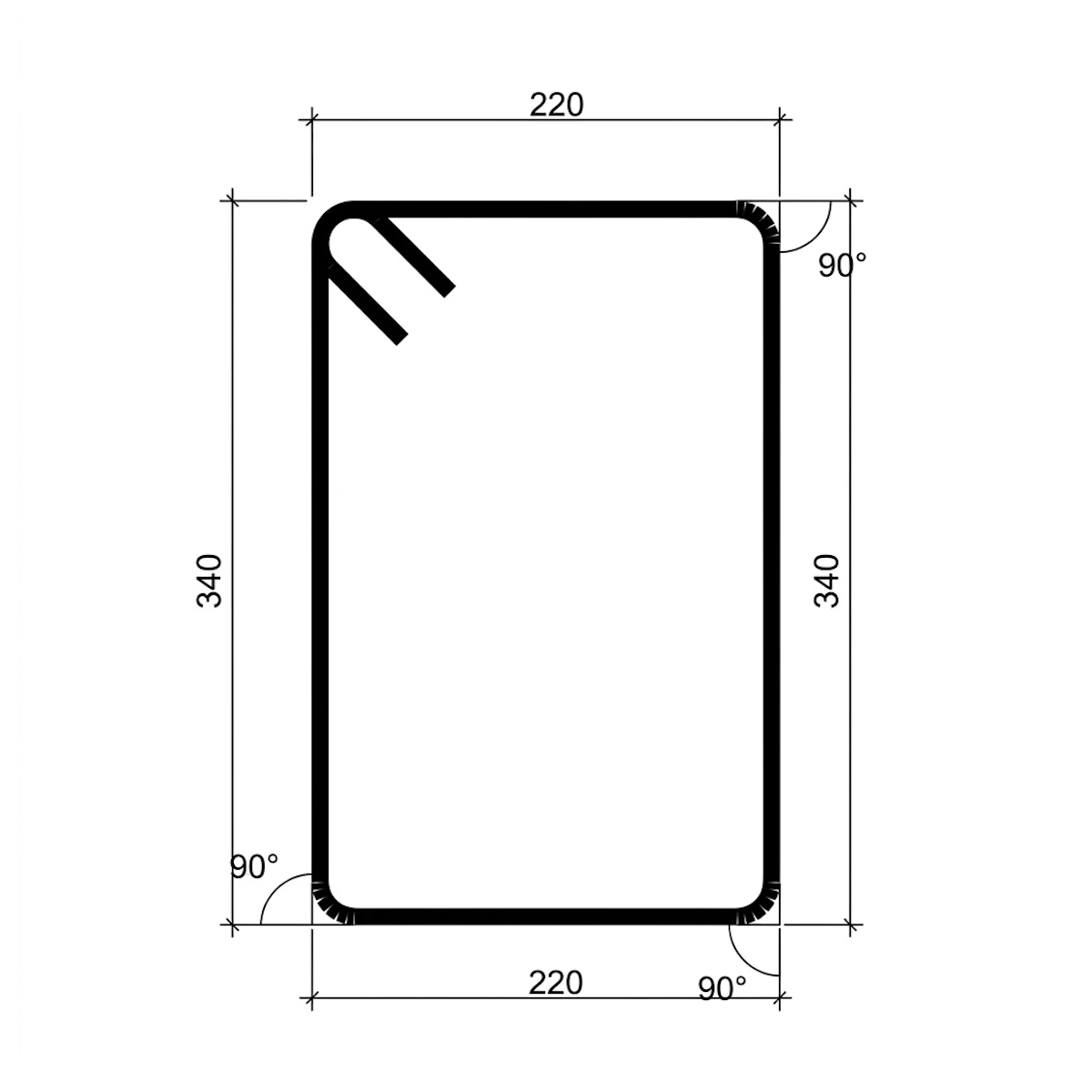

• Bockningsform: Form N2 (Sluten rektangulär bygel med hakar)
• Stålkvalitet: K500C-T / B500B (kamstål med god svets- och bockbarhet)
• Diameter: 8 mm
• Yttermått / Centrummått: 220 mm × 340 mm
• Förpackning: 15 st per bunt
• Vikt per meter (8 mm): Ca 0,395 kg/m
• Standarder & Certifiering: SS 212540 / SS-EN 10080 / EN 1992-1-1 (Eurokod 2)
